Mehr Informationen zur RABA Südwestthüringen

Nach umfangreichen vorbereitenden Untersuchungen sowohl zur technischen Konzeption als auch zum Standort sowie einem Verfahrensvergleich im Rahmen einer EU-weiten Ausschreibung haben sich die Verbandsmitglieder des ZASt im März 2003 für den Bau einer thermischen Restabfallbehandlungsanlage (RABA) am Standort Zella-Mehlis Struth entschieden.

Die Standortfläche für die RABA Südwestthüringen liegt im Landkreis Schmalkalden-Meiningen im Talraum zwischen den Städten Suhl und Zella-Mehlis. Das Gelände wurde in den letzten Jahrzehnten mehrfach anthropogen überprägt. Von 1984 bis 1995 wurde der Standort für den Betrieb eines Heizkraftwerkes auf Braunkohlenbasis genutzt. Der Anlagen- und Gebäuderückbau erfolgte in den Jahren 1997 bzw. 2000. In der Phase der Errichtung der Bundesautobahn A 71 diente die Fläche zur Lagerung von Baustoffen und Baustelleneinrichtungen und zur großflächigen Ablagerung sowie zur Aufbereitung von Erdaushub.

Mit der Erarbeitung der ersten Sondergutachten als Grundlage für den für Abfallbehandlungsanlagen notwendigen Genehmigungsantrag nach Bundesimmissionsschutzgesetz mit integrierter Umweltverträglichkeitsuntersuchung wurde im Jahr 2000 begonnen. Anfang 2004 wurde der vollständige Genehmigungsantrag in 44 Exemplaren beim Thüringer Landesverwaltungsamt in Weimar eingereicht. Im Rahmen eines komplizierten und umfangreichen Genehmigungsverfahrens wurde der Bau und Betrieb für eine thermische Restabfallbehandlungsanlage am Standort Zella-Mehlis Struth im März 2005 genehmigt. Im Mai 2005 begannen die baugrundvorbereitenden Maßnahmen. Einen Monat später folgte mit Ausheben der ersten Fundamentgruben der offizielle Baustart für die RABA Südwestthüringen. Zwei Jahre später, am 20. August 2007 brannte das erste Müllfeuer auf dem Verbrennungsrost. Der Übergang in den Regelbetrieb wurde am 13. November 2008 durch das Thüringer Landesverwaltungsamt bestätigt.

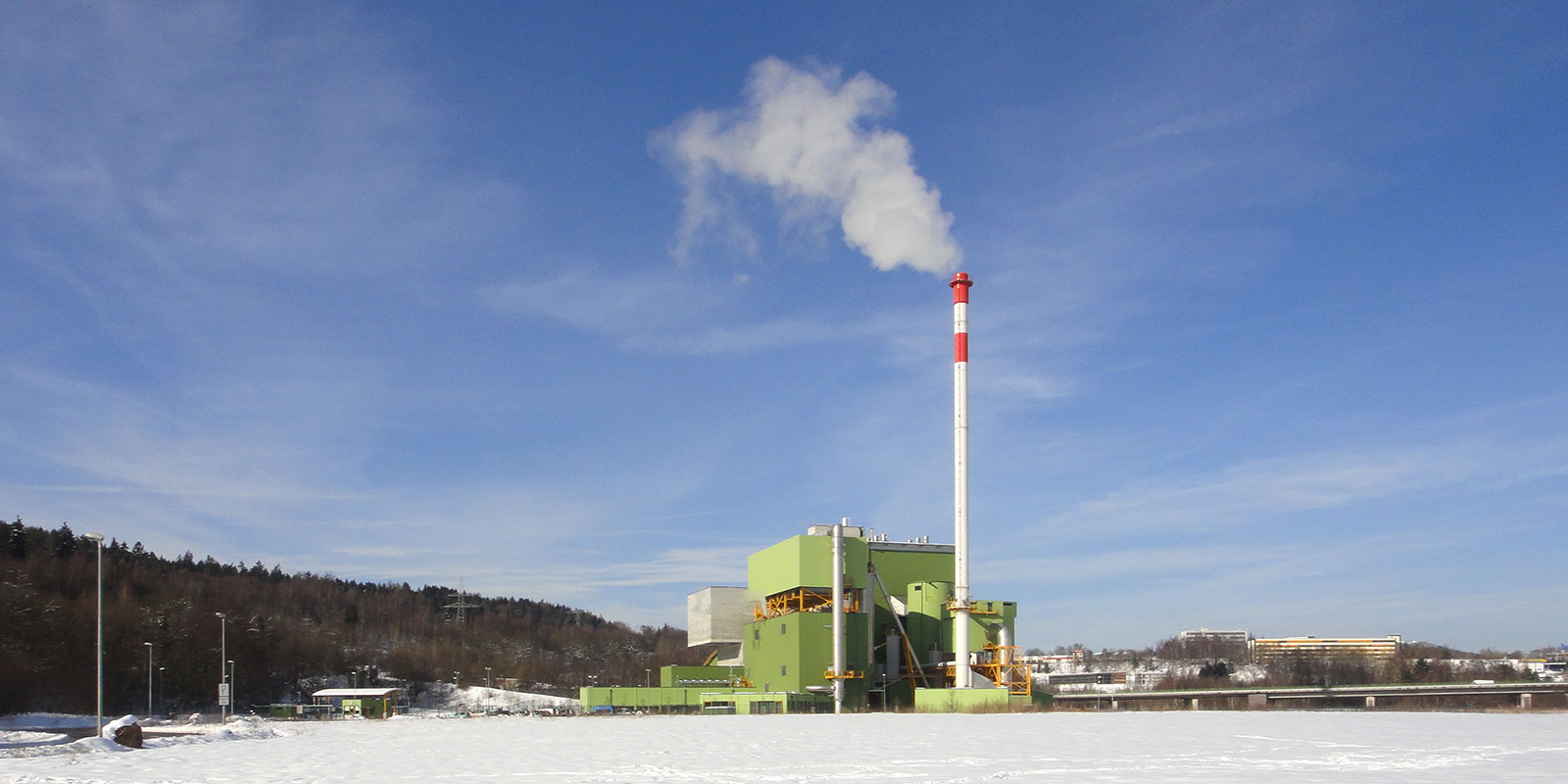

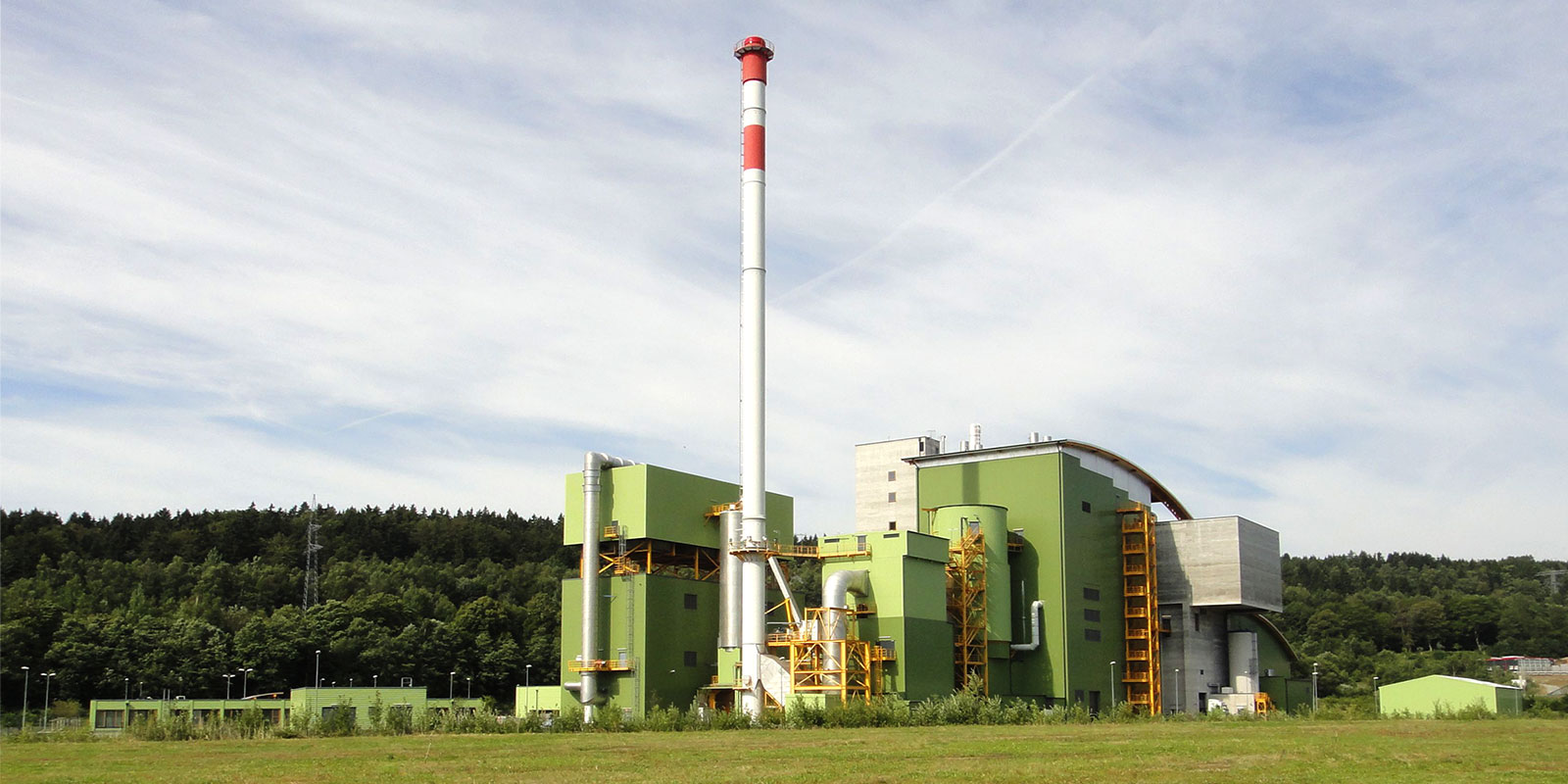

Die RABA Südwestthüringen am Standort Zella-Mehlis wurde 2007 nach zwei Jahren Bauzeit in Betrieb genommen.

Grundfließbild der Restabfallbehandlungsanlage Südwestthüringen Grundfließbild der Restabfallbehandlungsanlage Südwestthüringen

Die RABA Südwestthüringen ist für die thermische Behandlung von insgesamt ca. 160.000 Mg Abfällen pro Jahr, bezogen auf einen Heizwert von 10 MJ/kg, ausgelegt. Das einlinige Anlagenkonzept beinhaltet die Verfahrenschritte:

   Versorgung der Anlage
Anlieferung über Waage, Zerkleinerung des Sperrmülls, Lagerung des Abfalls im Abfallbunker, Klärschlammlagerung, Lagerung der Einsatz- und Betriebsstoffe, Ballenpressanlage

  Thermische Behandlung
Rostfeuerung, Dampferzeuger

  Abgasreinigung
Quasitrockene Abgasreinigung bestehend aus den Komponenten SNCR, Sprühabsorber, Umlenkreaktor, Gewebefilter, Saugzuggebläse und Kaminanlage

  Energienutzung
Wasser-Dampf-Kreislauf mit Entnahmekondensationsturbine mit Generator zur Stromerzeugung und Heizkondensatoren zur Auskopplung von Fernwärme

  Rückstandsentsorgung
Schlackelagerung, Lagerung der Rückstände aus der Abgasreinigung

RABA Südwestthüringen (Längsschnitt)

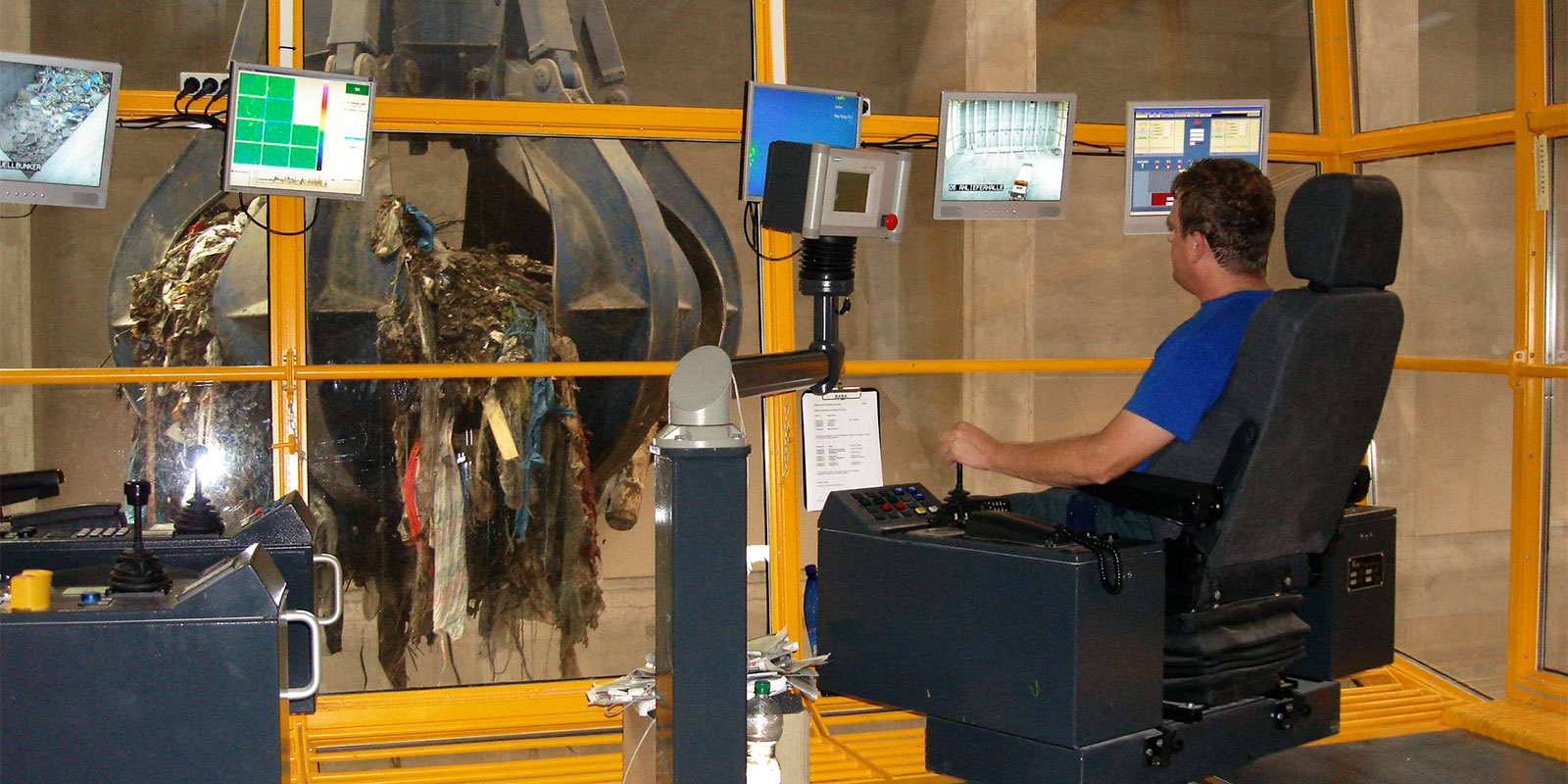

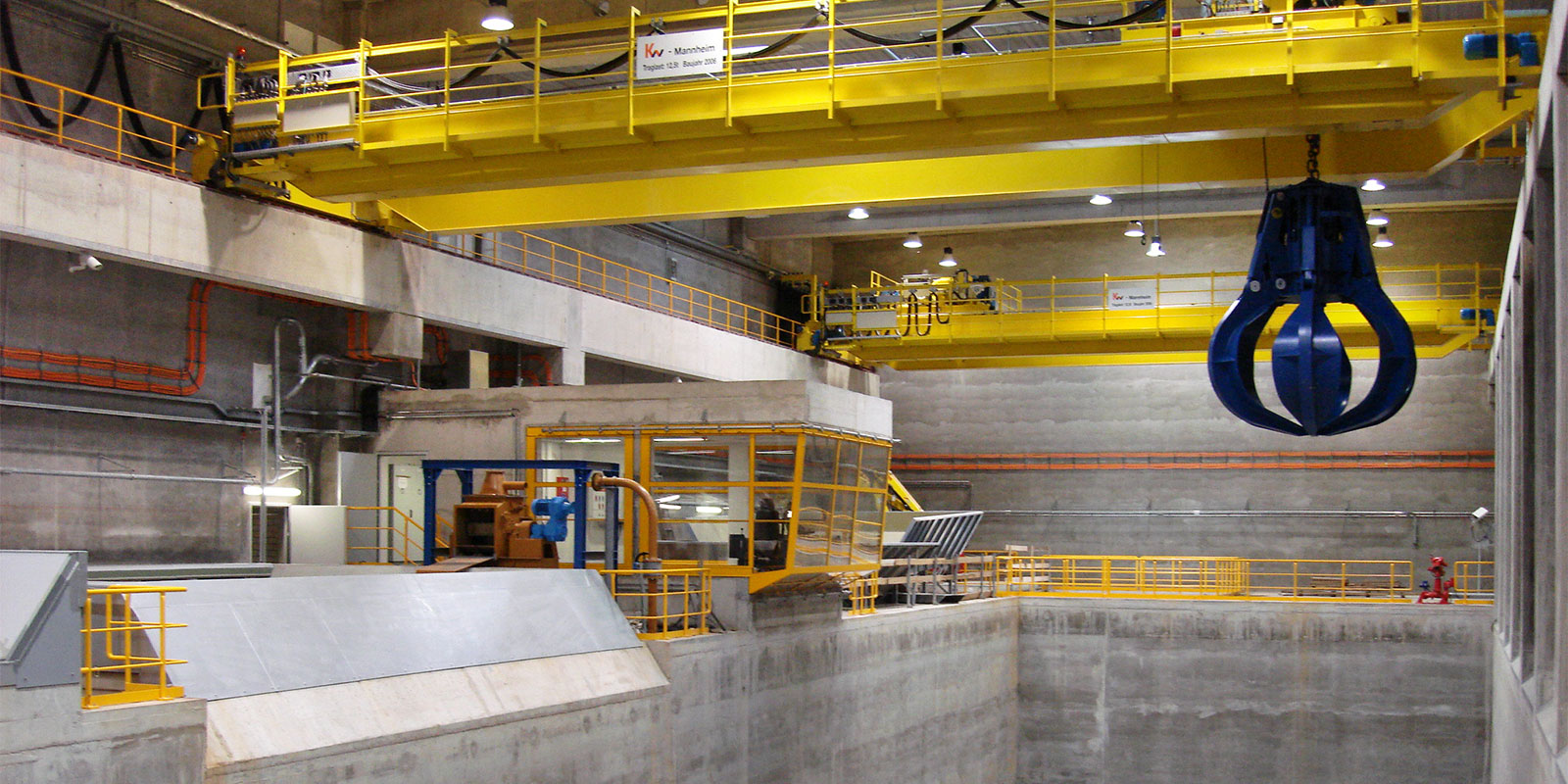

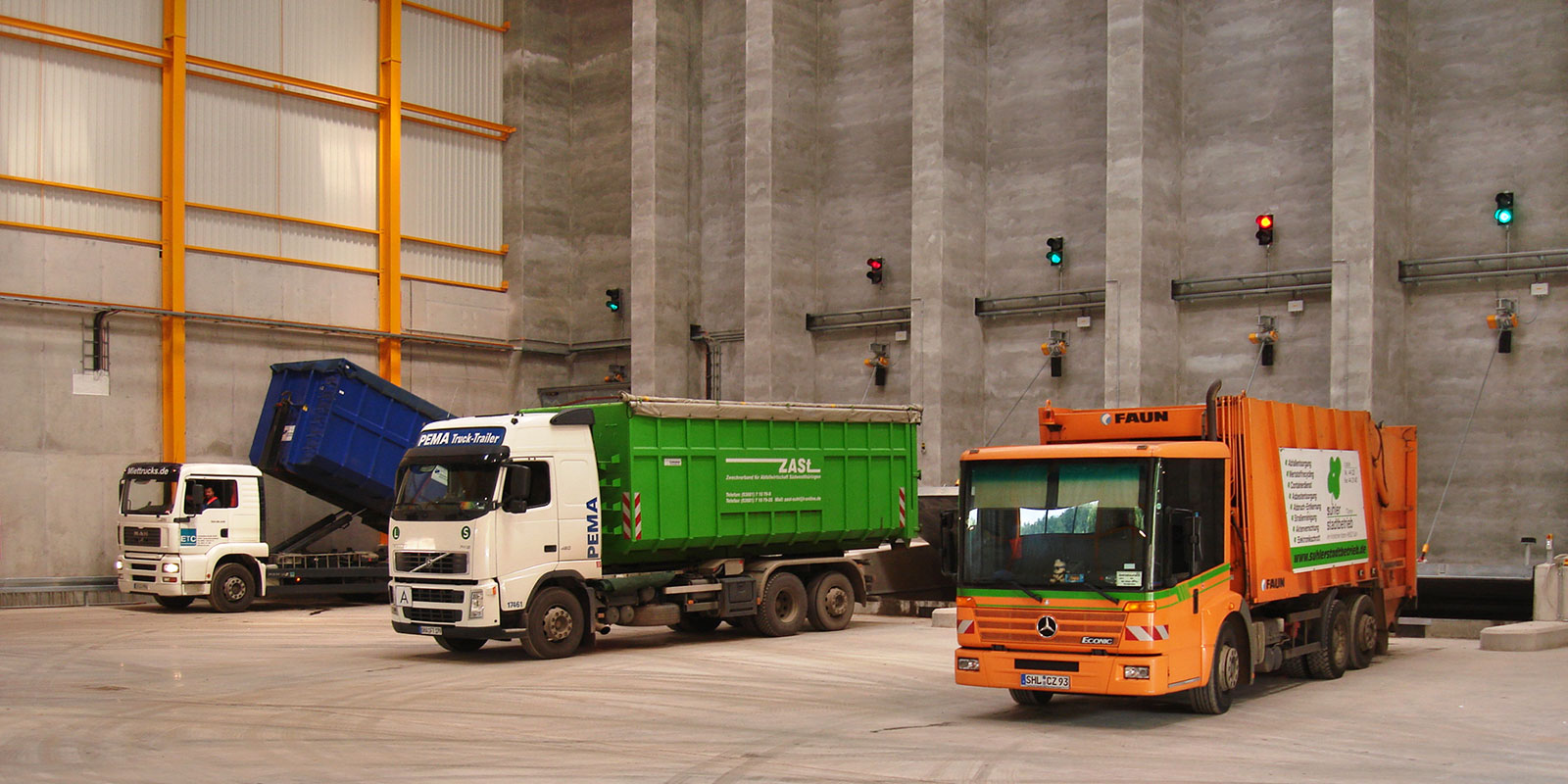

Alle angelieferten Abfälle und Betriebsstoffe werden zuerst mittels der Wiegeeinrichtung an der Werkseinfahrt verwogen. Je nach Abfall- oder Stoffart erfolgt danach die Entladung in die dafür vorgesehenen Bunker oder Silos. Die gerichtete Entnahme der Prozessluft aus dem Abfallbunker gewährleistet eine Unterdruckhaltung im Anliefer- und Bunkerbereich, wodurch eine Geruchs- und Staubbelästigung beim Abkippen der Abfälle sowie der Austritt von Gerüchen ins Freie verhindert werden.

Das Kernstück der thermischen Behandlung ist eine bewährte Rostfeuerung, die ein flexibles Reagieren auf Veränderungen in der Abfallzusammensetzung erlaubt. Durch die Verbrennung wird eine weitestgehende Inertisierung der Abfallbestandteile sowie die Zerstörung oder Bindung von Schadstoffen erreicht. Die Schlacke bzw. der Ausbrand sowie die unbrennbaren Abfallbestandteile fallen am Rostende in den Nassentschlacker und danach in den Schlackebunker. Die weitere Verarbeitung erfolgt in Verwertungsanlagen, die auf die Aufbereitung von Rostschlacken spezialisiert sind.

Die bei der Verbrennung entstehenden Abgase strömen durch den Dampferzeuger und geben ihre Wärme an diesen ab. Die so gewonnene Energie wird in Form von Dampf auf einen Turbosatz geleitet. Hier wird der Dampf entspannt, indem der Turbinenläufer in Rotation versetzt wird. Ein über ein Getriebe angeflanschter Generator erzeugt elektrische Energie. Durch die Wahl der Turbinenkonzeption in Kombination mit entsprechenden Wärmetauschern ist weiterhin die Auskopplung von Fernwärme möglich. Die erzeugte Energie wird zur Deckung des Stromeigenbedarfs und für Vorwärm- und Heizprozesse der Anlage genutzt. Außerdem wird ein Großteil der erzeugten Energie in Form von Wärme in das Fernwärmenetz der Städte Suhl und Zella-Mehlis eingespeist. Weiterhin erfolgt eine Stromauskopplung in das Netz des regionalen Energieversorgers.

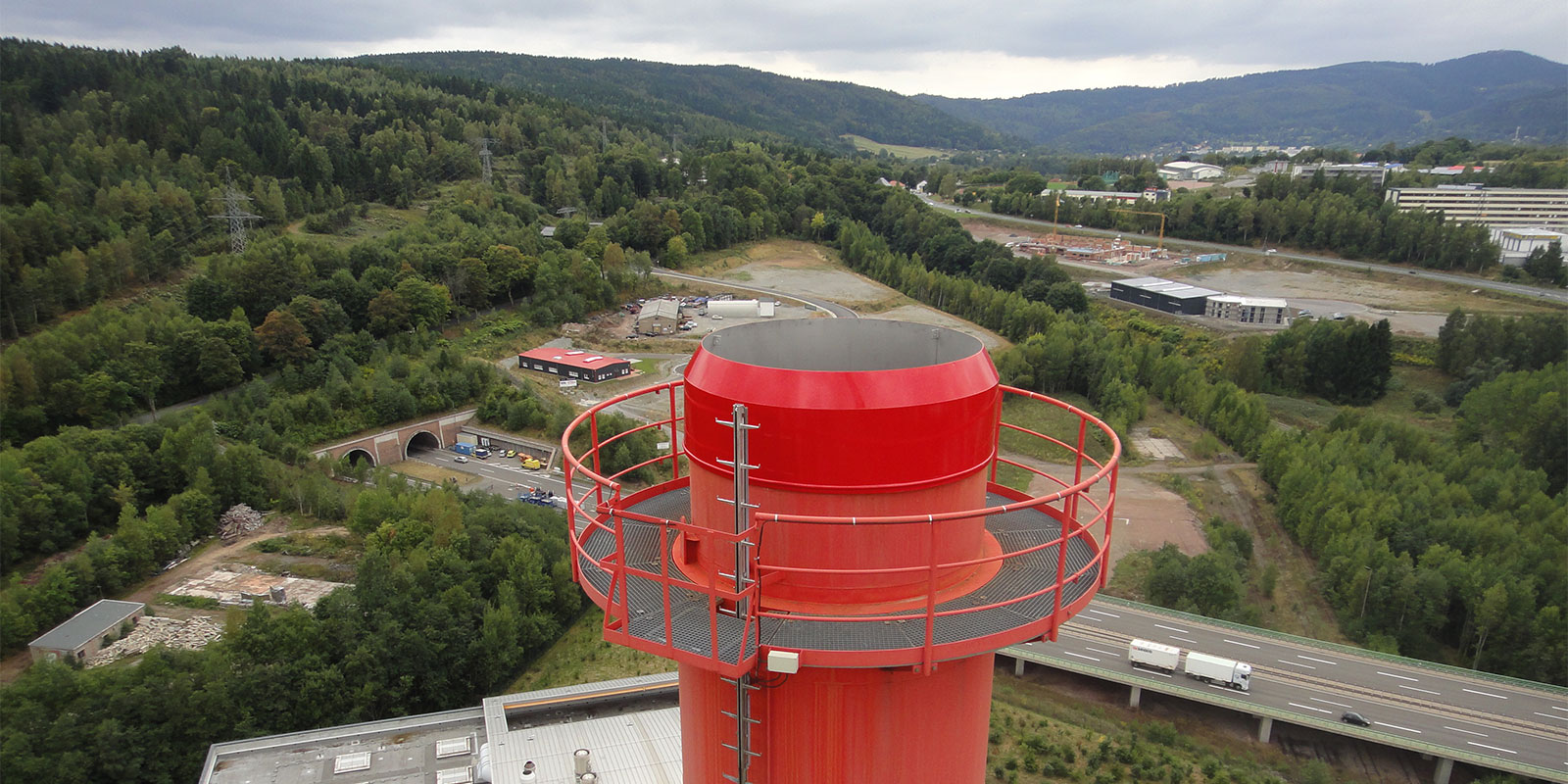

Die Abgasreinigungsanlage besteht aus mehreren hocheffizienten Reinigungsstufen, die in ihrem Zusammenwirken eine Reinigung der aus der Verbrennung zugeführten Abgase sicherstellen. Mit der Abgasreinigung werden die gesetzlich vorgeschriebenen Emissionsgrenzwerte der 17. Bundesimmissionsschutzverordnung sicher eingehalten, die am Kamin mit moderner Messtechnik gemessen und dokumentiert werden. Die in der Abgasreinigungsanlage abgeschiedenen Reststoffe werden zur Verwertung als Bergversatz eingesetzt.

Basisdaten
Abfallentsorgungsmenge norm.160.000 t/a
Abfallentsorgungsmenge norm.21,58 t/h
Abfallentsorgungsmenge max.26,00 t/h
Abfallzusammensetzung
Hausmüll, Sperrmüll, Straßenkehricht, hausmüllähnliche Gewerbeabfälle, produktionsspezifische Abfälle, Baustellenabfälle, Sortierreste, Siedlungsschlämme
Heizwertbereich6.500 - 16.000 kJ/kg
AbfallanlieferungMontag-Freitag
Abfallbunkervolumen4.400 t
Rostfeuerung mit Dampferzeuger
RosttypMARTIN RÜCKSCHUB®-Rost
DampferzeugerNaturumlaufkessel
Bruttowärmemenge60 MW
Dampfmenge71 t/h
Heißdampfdruck40 bar
Heißdampftemperatur380°C
Abgastemperatur (Kesselende)200-220°C
Turbosatz
TypEntnahmekondensationsturbine
Stromauskopplung (max.)
Strom13,7 MW
Fernwärme0 MW
Fernwärmeauskopplung (max.)
Strom8,2 MW
Fernwärme30 MW
Abgasreinigung
VerfahrenQuasitrockene Abgasreinigungsanlage (ARA)
Abgasvolumen am Kamin135.000 Nm³/h (i.N.f.)
Abgastemperatur am Kamin135°C
Reingasdaten
Schadstoff am Kamin [mg/m³]TagesmittelHalbstundenmittel
Gesamtstaub520
HCI840
SO250200
Hg0,010,035
Jahresmittel 0,005
NOx150400
C gesamt1020
CO50100
NH31015
Mittelwert über die Probenahmezeit
Cd+Tl0,02
Sb+As+Pb+Cr+Co+Cu+Mn+Ni+V+Sn0,3
As+BAP+Cd+Co+Cr0,05
HF0,9
PCDD/F [ng TE/m³]0,1
